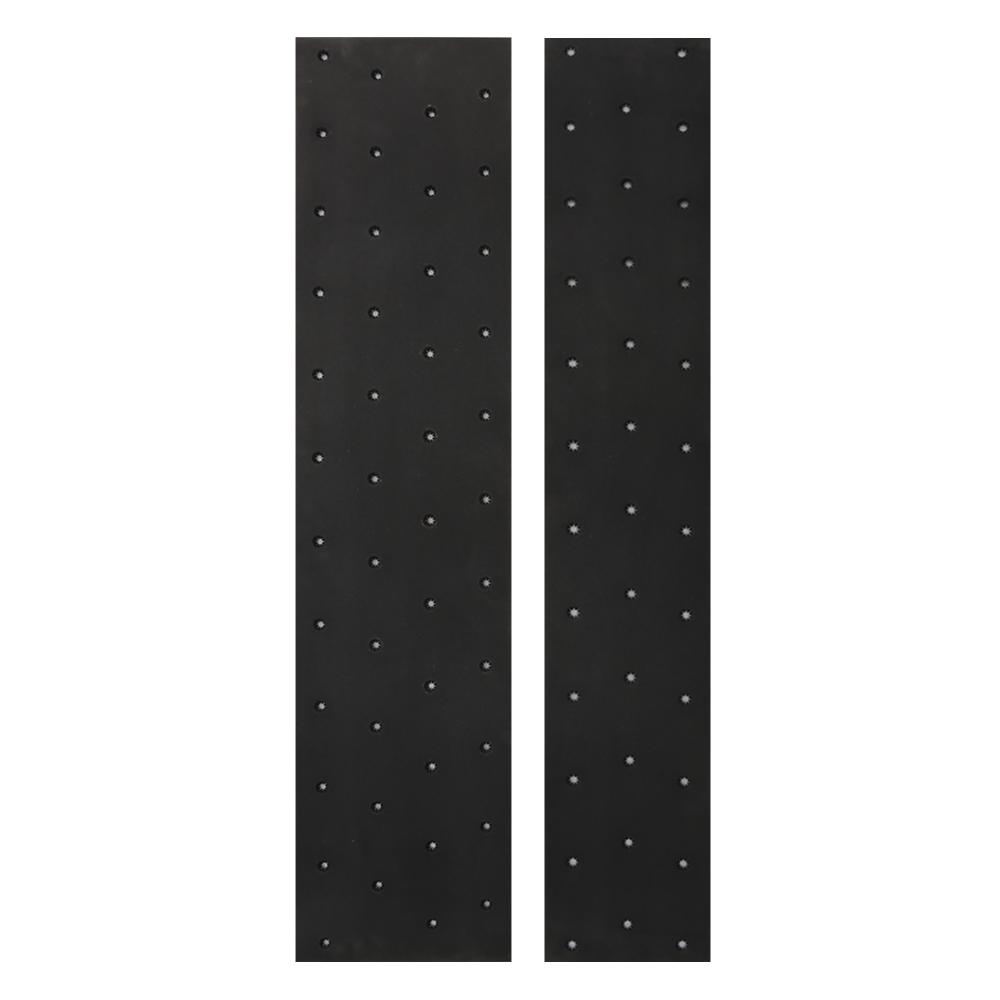

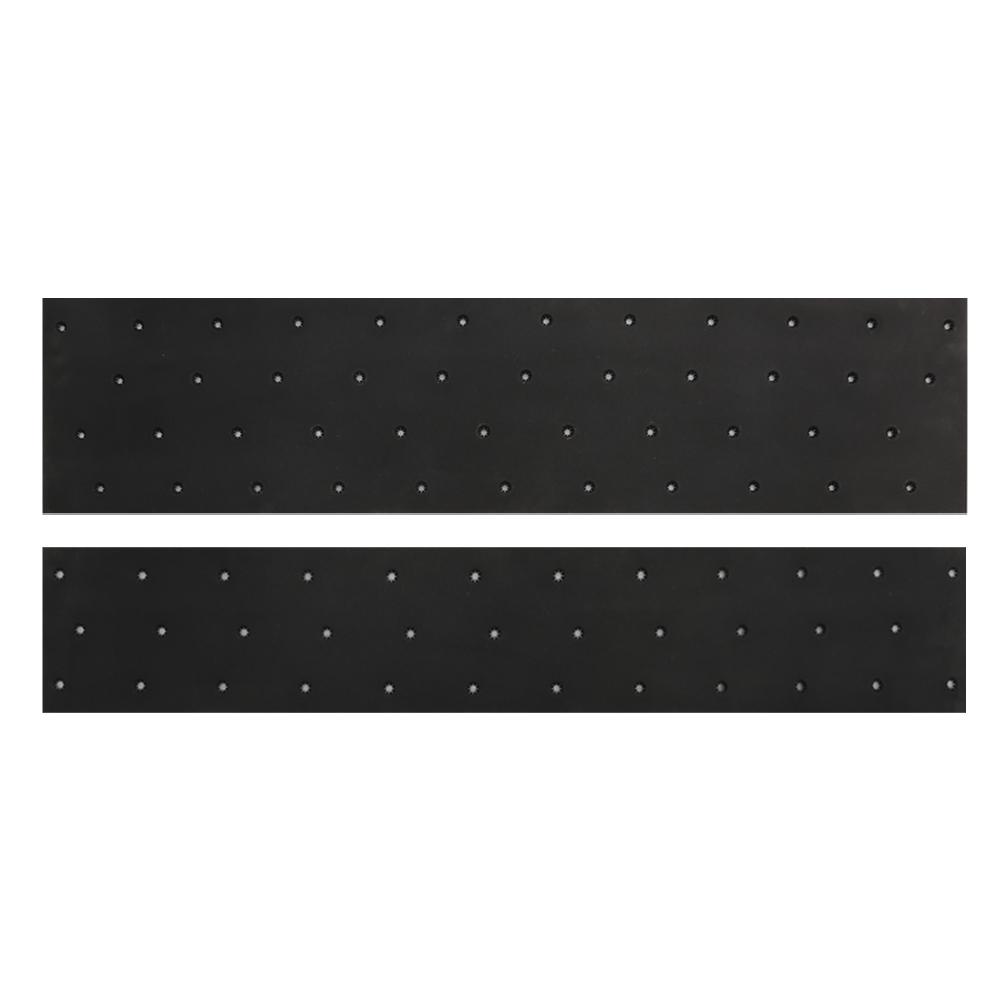

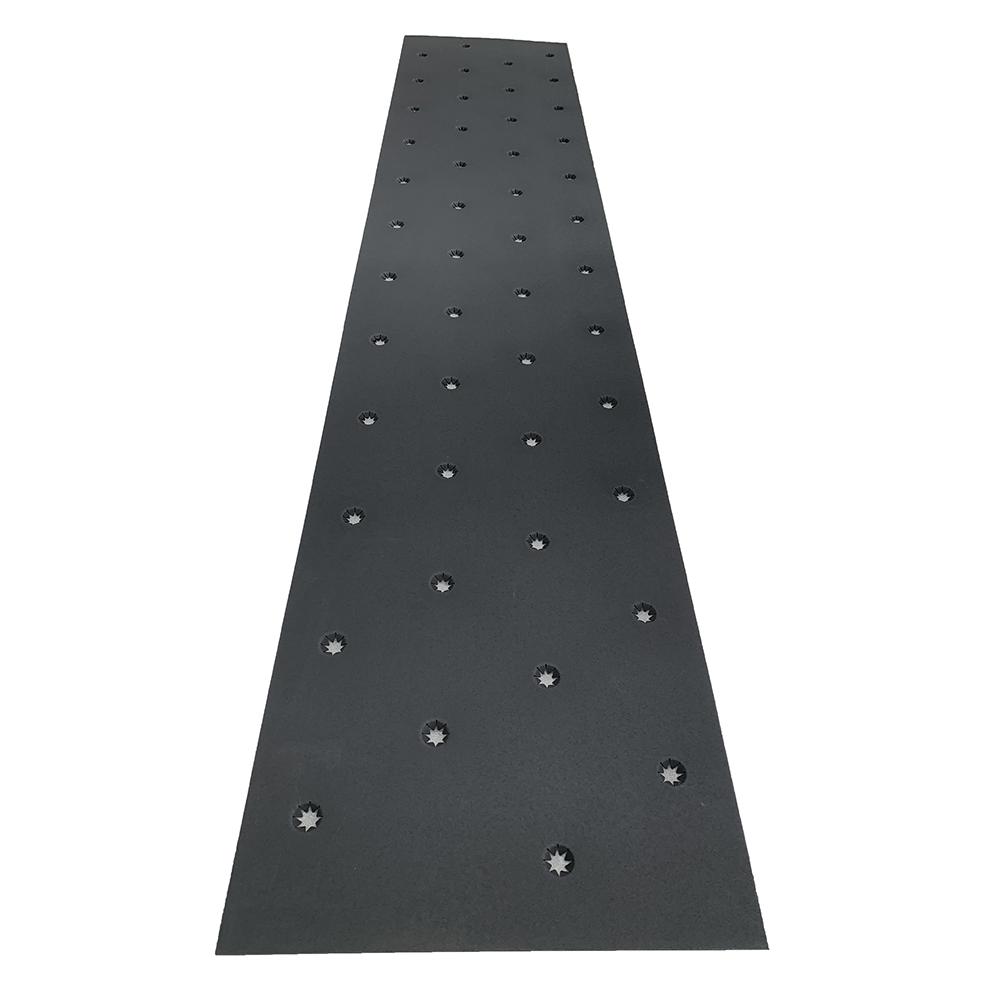

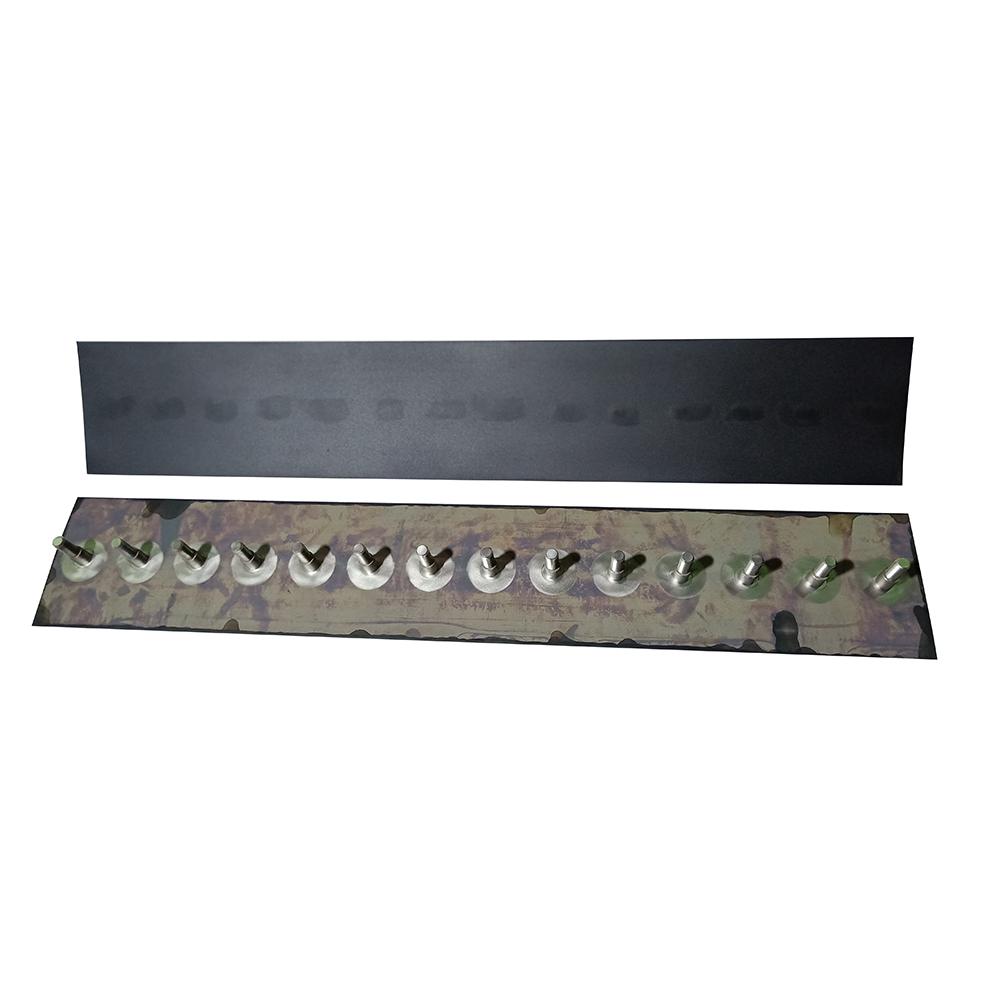

電解銅箔用鈦陽極
1.工況條件：H2SO4≤15% Pb<50ppm F-<10ppm
Cl-<60ppm 凝膠量含量<10ppm
2.溫 度：T<60℃
3.電流密度：I<7000A/m2
4.陽極尺寸：7*280*1375(一套16件)
5.壽命要求：40000KAH(連續(xù)壽命8個月即5760h)
6.電化學性能及壽命測試 (參考標準HG/T2471-2007 Q/CLTN-2012)
名稱 | 強化失重mg | 析氧電位V | 測試條件 | 電流密度A/m2 | 壽命h |
鈦基銥鉭 | ≤10 | ＜1.43 | 15% H2SO4 | 40000 | ＞1440 |
7.產(chǎn)品使用背景及介紹：
電解銅箔是通過電解硫酸銅來制造銅箔，由于產(chǎn)品對品質(zhì)、性能的苛刻要求，故對生產(chǎn)中的電解條件的穩(wěn)定性要求嚴格，而且陽極需承載極大的電流。貴金屬涂層鈦電極具有穩(wěn)定的極間距，而且具有更低的能源消耗。同時，鈦陽極具有重涂后反復(fù)使用的優(yōu)點，在鈦陽極的壽命達到終點后，可以通過重涂重新使用。這樣一來，不管是在能耗和陽極的成本方面都會大大的節(jié)省。由于其具有以上的優(yōu)點，故涂層鈦陽極在電解銅箔的制造過程中，從前端的銅箔化成到銅箔的后處理都得到廣泛的應(yīng)用。
電流密度在<8000A/m2的條件下，陽極的工作壽命一般在8-10個月左右。
頁面版權(quán)所有：寶雞鈦普銳斯鈦陽極科技有限公司 | Copyright - 2019 All Rights Reserved. 陜ICP備20003819號
關(guān)注微信公眾號
關(guān)注抖音號
